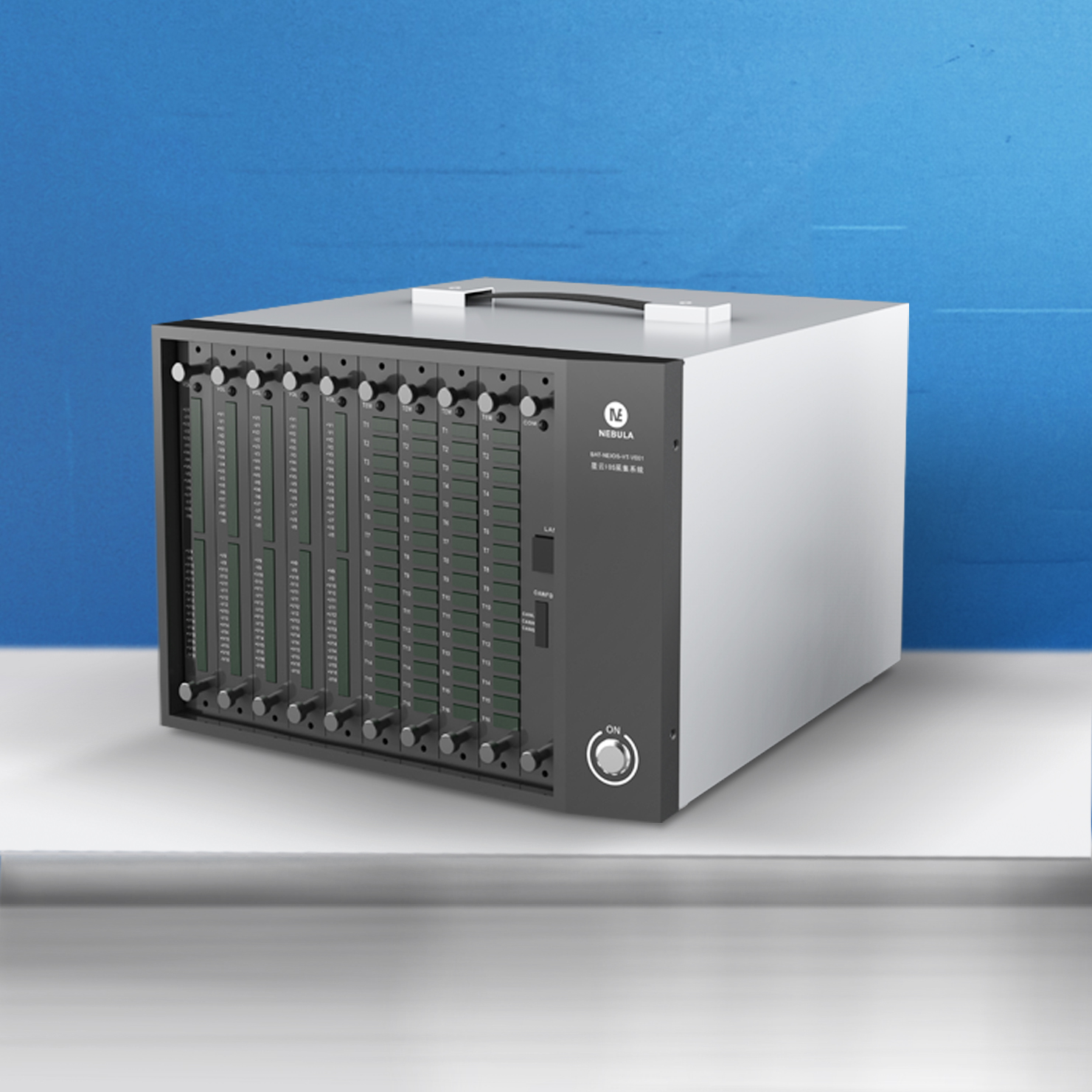

星云IOS數據采集系統BAT-NEIOS-VT-V001

概述

BAT-NEIOS-VT-V001是星云新一代多功能綜合數據采集系統，設備內部采用高速數據通訊總線，可以采集控制多種信號，客戶可根據具體情況搭配使用，用于對電池組充放電過程多路電壓和多溫度進行監測，監測的電壓和溫度的值可作為技術人員對電池組分析或工況模擬測試系統測試時的判定及告警。適用于汽車電池模塊、儲能電池模塊、電動自行車鋰電池組、電動工具鋰電池組、醫療器械鋰電池組等鋰電池組產品。

發送郵件

特點

1. 范圍、高精度溫度電壓采集

熱電偶溫度通道精度：±0.5℃（15℃~35℃環境下）；

±1℃（0℃~50℃環境下）

熱電偶溫度測量范圍：-40℃~+200℃（其他溫度測量范圍可定制）
電壓采集（雙量程）：-5V~+10V；

0V~5V

電壓采集精度：0.05%F.S.；

0.02%F.S.（定制）
2. 硬件級獨立監控單元，預防電池過充、過放電

傳統設備通過軟件監控電芯電壓來判斷電池是否過充、過放，然而設備或軟件有故障時，電池面臨過充電、過放電風險。為了防止風險事件的發生，本產品設計了獨立的硬件級監控單元，配合星云設備使用，可預防電池過充、過放風險。
本產品設計了獨立的監控單元，可以通過軟件或手持控制盒設定電芯電壓上限和下限，當達到限制值時，硬件監控單元自動輸出數字開關量信號。可以聯動充放電設備斷路器，直接切斷充放電設備輸出。也可接入告警系統，實現過充過放硬件級別告警。

3.溫度模型反饋技術顛覆風扇設計，提升采集精度和穩定性

星云綜合數據采集系統采用了先進的機箱空間溫度模型反饋技術，可極大地消除環境溫度對溫度采集精度的影響。板卡沒有插入順序和數量限制、各類型卡可以混合插入、通過多點位溫度反饋和空間溫度場的模型擬合，通過算法抵消溫度場的變化影響，從而取消機箱風扇化的結構設計，達到零噪音、提升設備長期采集精度和穩定性。

4.高速通訊，5ms采集速率
設備采用CAN FD高速數據總線通訊技術，相比傳統的RS485總線，提升了通訊速率和穩定性。通訊卡帶CANFD（兼容CAN2.0)、以太網接口，實現機箱和外部通訊，每通道最高可達5ms采集速率。

無論是單機箱144CH，還是3機箱級聯至432CH，最高都可實現5ms的數據采集。

5.支持熱電偶傳感器開路檢測功能
當漏接傳感器或線纜斷開，該通道能自動檢測為開路狀態。

6.具有心跳保護功能
當通訊異常時，軟件能根據通訊心跳自動檢測設備狀態，及時讓充放電設備停止運行。

7.內置CAN FD，可實現機箱級聯擴展和信號同步采集
設備可提供16*N路電壓、16*N路溫度監測模組，路數可擴展，單機箱最大通道數支持144CH。通過CAN FD數據線連接，可快速實現多機箱級聯。

機箱分別在主-從模式智能識別。機箱與機箱之間通過CAN FD連接，只要上位機軟件連接主機以太網端口即可實現通道擴展。使用多機箱和操作單機箱一樣便捷，簡化了客戶的配置過程，降低用戶使用成本；
采用先進的CAN FD技術，傳輸速度大幅提升，抗干擾性好，并且兼容CAN2.0；
最大可3機箱級聯432CH，并且所有信號同步采集。

8.可實現多功能綜合數據同步監測
