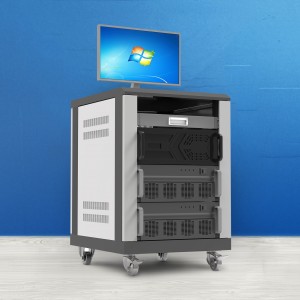

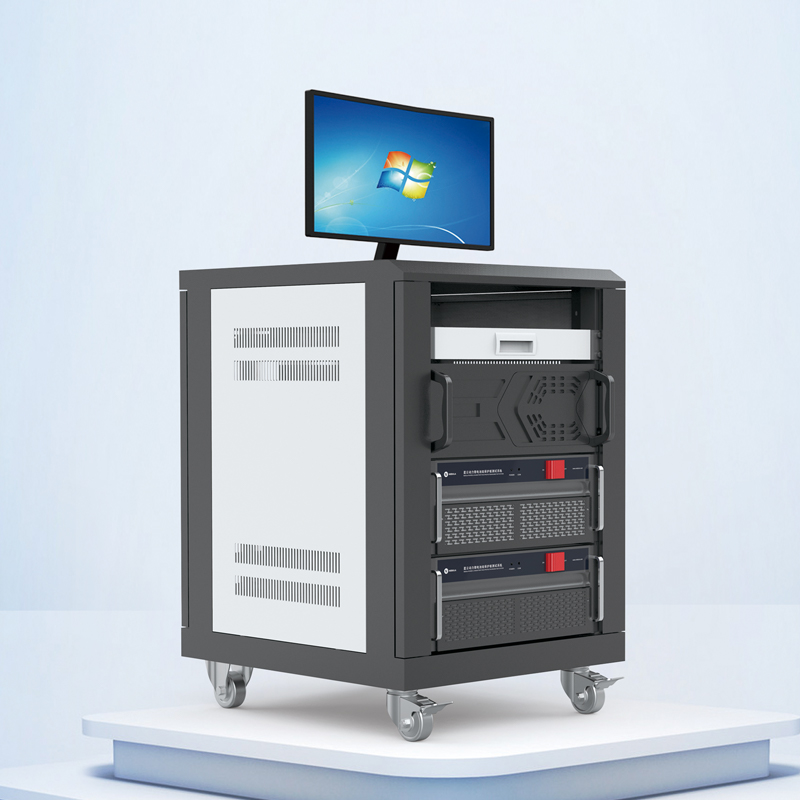

星云動力鋰電池組保護板測試系統
特點
- 電壓電流精度高
- 可提供最大 3000mA平衡電流
- 可兼容的電池范圍更廣，可同時兼容電動工具、電動二輪車等動力電池測試
- 適用于純精工系統保護 IC，如：8244，S8204等；適用于單片機+精工系統保護IC；適用于各種充放電同、異口的方案，并且有多段電流保護功能測試（如：堵轉電流）
- 支持模擬電池升級
- 支持測試方案導入、 導出功能，軟件有手動調試功能，新產品調試驗證;支持不間斷測試驗證及氣動治具自動啟動功能;軟件使用腳本編輯功能，提高設備使用率
- 可測試PCM自耗電流、各串電芯充電保護、放電保護功能以及均衡功能
規格：
|
項目 |
參數 |
|
PACK電壓測量 |
100-60000mV ±0.02%R.D.土0.039%F.S. |
|
模擬電池輸出 |
電壓：5~5000mV ?精度：±0.02%R.D.土0.02%F.S. 充電電流: 1~3000mA精度；±0.02%R.D.±0.05%F.S. 吸收電流: 10~3000mA 精度；±0.029%R.D. ±0.05%F.S. |
|
模擬電池測量 |
電壓: 5~5000mV精度；±0.02%R.D.±0.02%F.S. mA檔電流: 1~3000mA 精度；±0.02%R.D. ±0.05%F.S. uA檔電流: 1-1000uA精度: ±0.01% R.D.±1uA |
|
內部電子負載適用范圍 |
電壓: 5000~60000mV 精度；±0.05%R.D. ±0.05%F.S. 電流: 50~3000mA 精度；±0.1%R.D.±0.05%F.S. |
|
測試項目 |
空載電壓、擴展電壓測量、繼電器控制輸出、識別電阻、熱敏電阻、EOV電平輸出、1M可調電阻輸出頻率檢測、5V及12V輔助電源輸出、3~21V 可編程電壓輸出、I2C&SMBUS、HDQ、UART、單線UART、CAN、RS485、 Normal狀態靜態電流測試、PACK過壓測試單節電池過壓/過放測試、充電/放電過溫保護測試充電/放電過流保護測試、PACK 電池過放測試、放電短路保護測試、預充測試、過壓二次保護測試、每節電池平衡功能測試 |
